1. 概述

1.1 插件名称#

  • sofa插件

1.2 适用场景#

  • 协议转换，将 http 协议的请求转换成 sofa 框架协议的服务处理的插件
  • 服务负载均衡

1.3 插件功能#

  • 将 http 协议的请求转换成 sofa 框架协议

1.4 插件代码#

  • 核心模块shenyu-plugin-sofa
  • 核心类org.apache.shenyu.plugin.sofa.SofaPlugin

1.5 添加自哪个shenyu版本#

  • 2.3.0

2. 如何使用插件

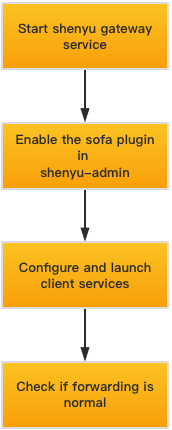

2.1 插件使用流程图#

image-20220827001111840

2.2 导入pom#

        <dependency>            <groupId>com.alipay.sofa</groupId>            <artifactId>rpc-sofa-boot-starter</artifactId>            <version>${rpc-sofa-boot-starter.version}</version>        </dependency>        <dependency>            <groupId>org.apache.shenyu</groupId>            <artifactId>shenyu-spring-boot-starter-client-sofa</artifactId>            <version>${project.version}</version>            <exclusions>                <exclusion>                    <artifactId>guava</artifactId>                    <groupId>com.google.guava</groupId>                </exclusion>            </exclusions>        </dependency>

2.3 在客户端项目中配置#

  1. 在 application.yml 中配置 sofa 的配置
com:  alipay:    sofa:      rpc:        registry-address: zookeeper://127.0.0.1:2181 # consul # nacos        bolt-port: 8888shenyu:  register:    registerType: http #zookeeper #etcd #nacos #consul    serverLists: http://localhost:9095 #localhost:2181 #http://localhost:2379 #localhost:8848    props:      username: admin      password: 123456  client:    sofa:      props:        contextPath: /sofa        ipAndPort: sofa        appName: sofa        port: 8888
  1. 在 resources 目录下xml 文件中配置 sofa 服务暴露的服务接口
<beans xmlns="http://www.springframework.org/schema/beans"       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"       xmlns:sofa="http://sofastack.io/schema/sofaboot"       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd            http://sofastack.io/schema/sofaboot https://sofastack.io/schema/sofaboot.xsd"       default-autowire="byName">        <!-- 示例 sofa 接口 -->    <sofa:service ref="sofaSingleParamService" interface="org.apache.shenyu.examples.sofa.api.service.SofaSingleParamService">        <sofa:binding.bolt/>    </sofa:service>        <!-- 示例 sofa 接口 -->    <sofa:service ref="sofaMultiParamService" interface="org.apache.shenyu.examples.sofa.api.service.SofaMultiParamService">        <sofa:binding.bolt/>    </sofa:service></beans>
  1. 在接口上添加@ShenyuSofaClient注解
@ShenyuSofaClient("/demo")@Servicepublic class SofaClientMultiParamServiceImpl implements SofaClientMultiParamService {        @Override    @ShenyuSofaClient("/findByIdsAndName")    public SofaSimpleTypeBean findByIdsAndName(final List<Integer> ids, final String name) {        return new SofaSimpleTypeBean(ids.toString(), "hello world shenyu sofa param findByIdsAndName ：" + name);    }}

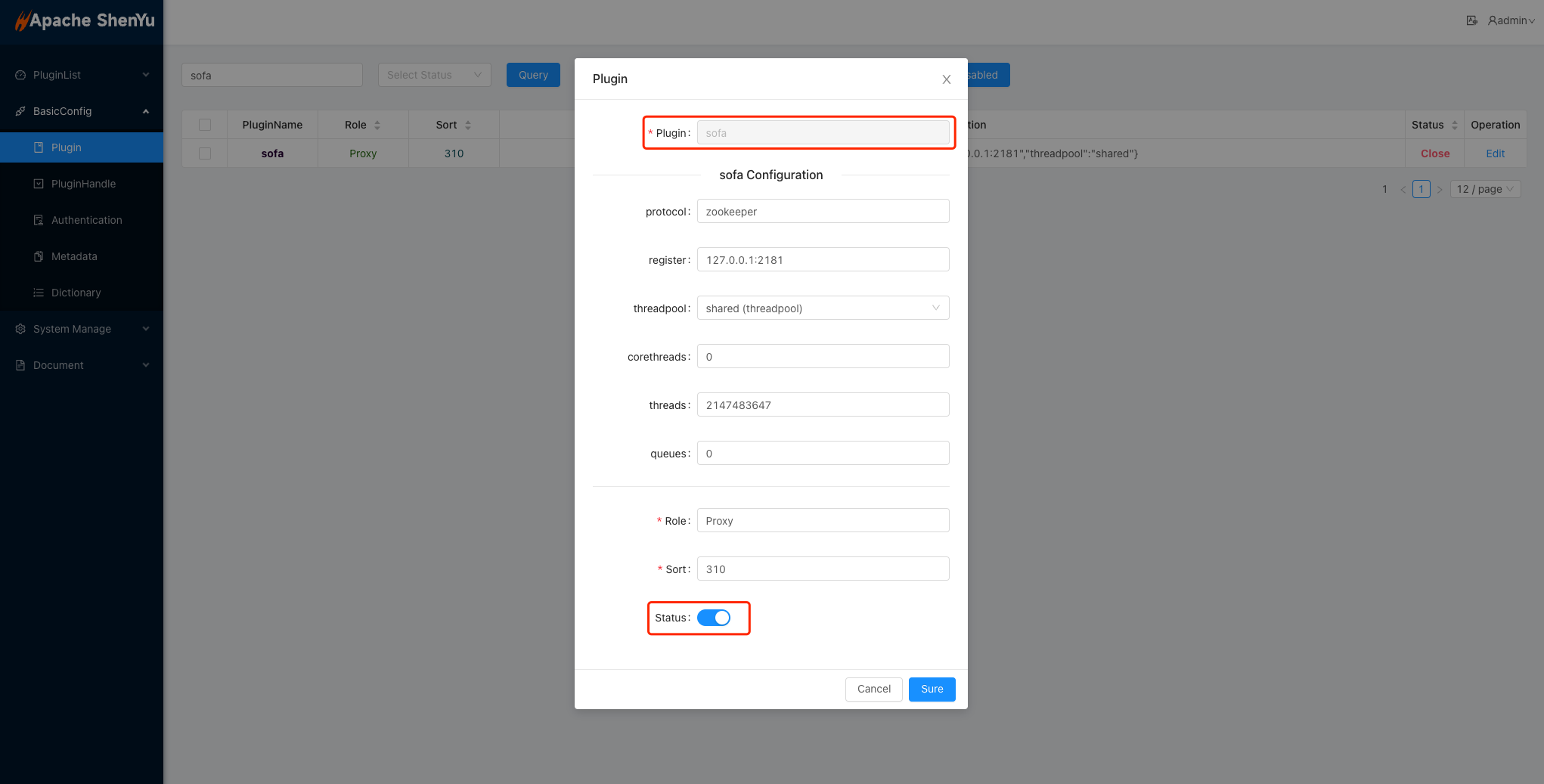

2.4 启用插件#

  • 在 shenyu-admin --> 基础配置 --> 插件管理-> sofa ，设置为开启。

    image-20220827003924276

2.5 配置插件#

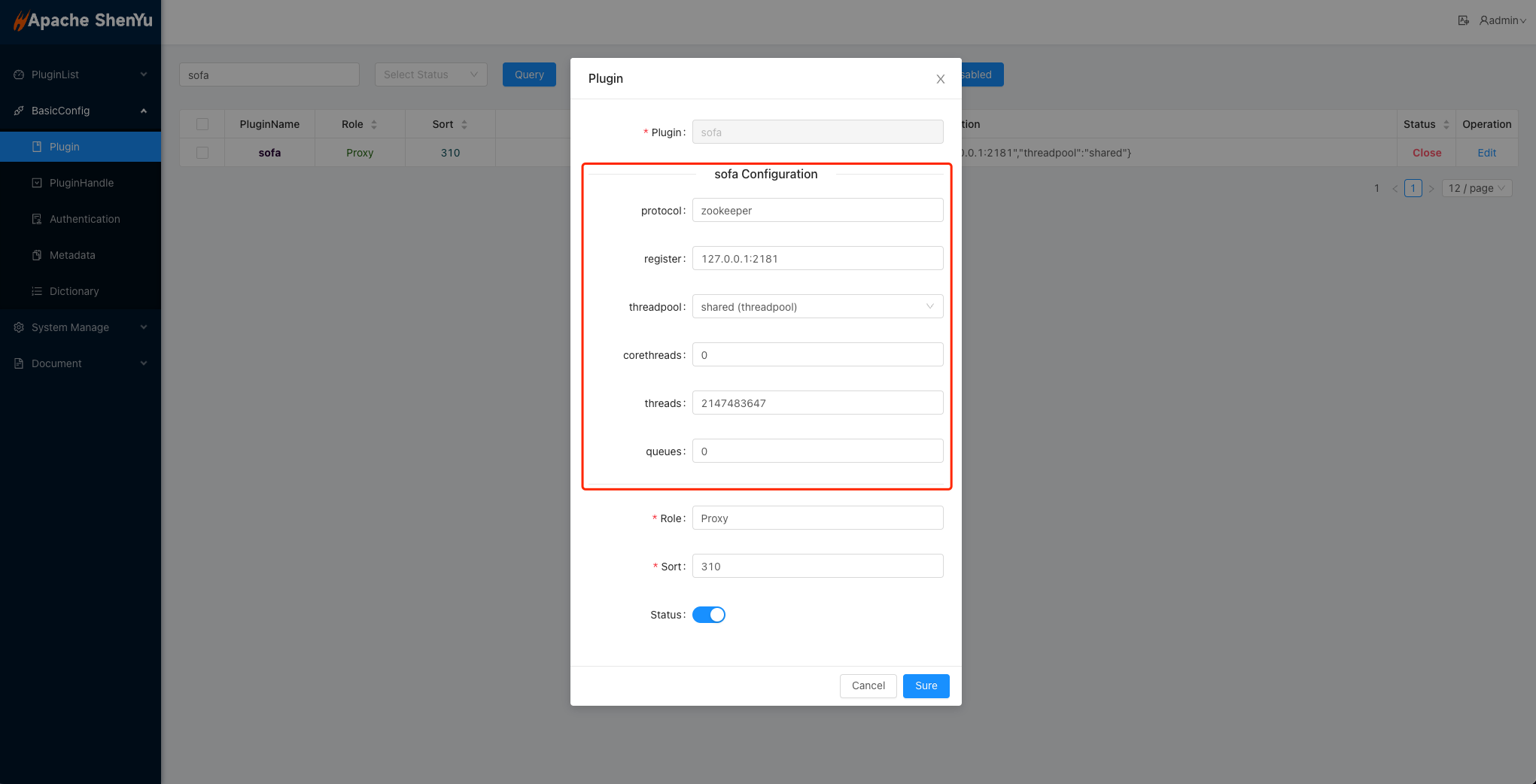

2.5.1 配置注册中心参数#

image-20220827004626827

  • protocol: 注册中心协议，目前支持 zookeeper、consul、nacos。
  • register: 注册中心的服务 IP 和 PORT。
  • threadpool：业务线程池类型，有fixed、eager、cached、limited和shared共5种类型，前面4种与dubbo官方提供的线程池一一对应，不多解释，这里单独说下shared，正如其名，所有proxy插件共用一个shared线程池，这样做的好处是能够减少线程池数量，进而降低内存、提高资源利用率。
  • corethreads：业务线程池核心线程数。
  • threads：业务线程池最大线程数。
  • queues：业务线程池阻塞队列长度，0表示无界阻塞队列。

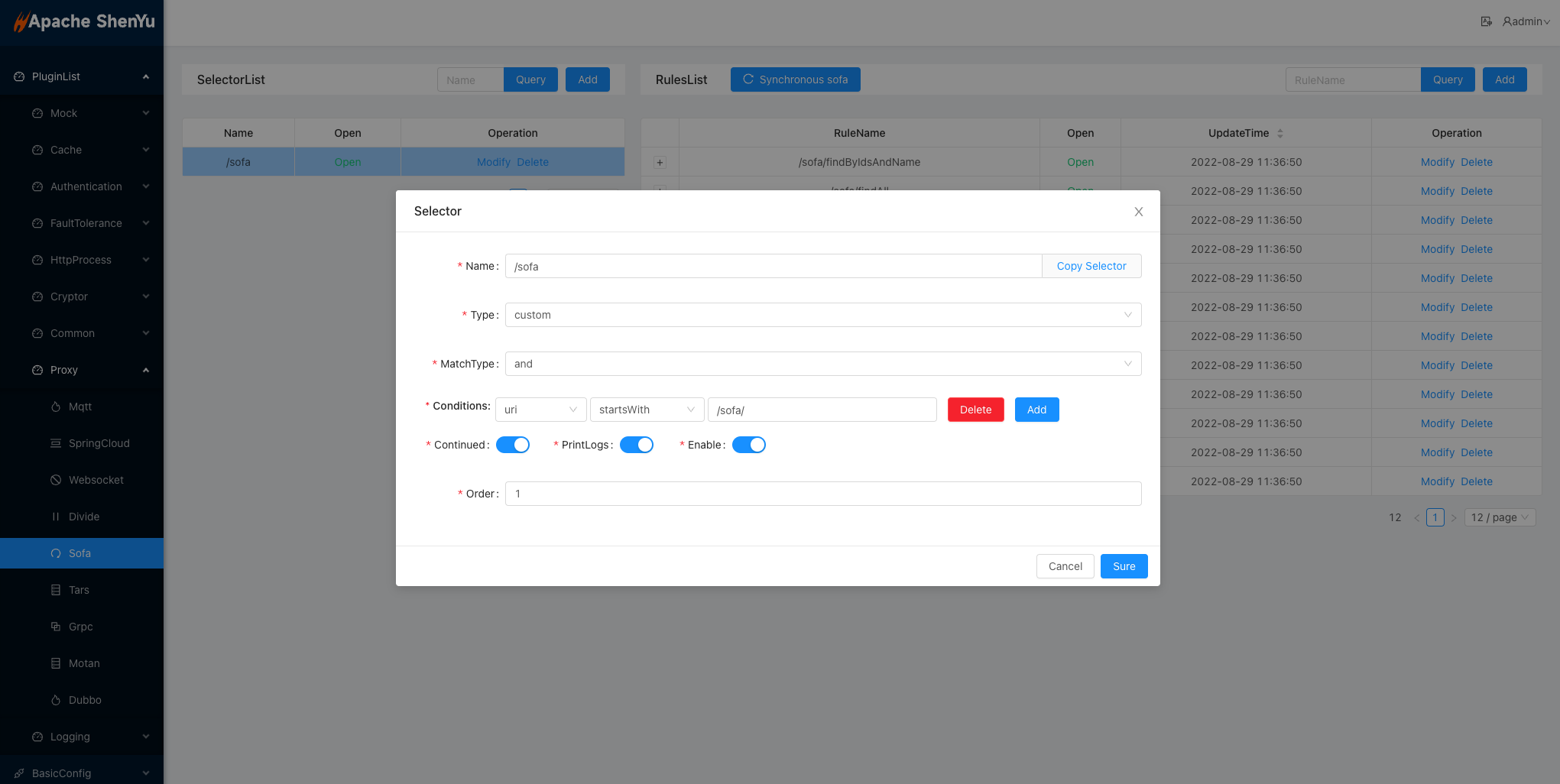

2.5.2 选择器配置#

流量需要经过选择器匹配。

image-20220827004904249

  • 通过@ShenyuSofaClient注解自动配置选择器。

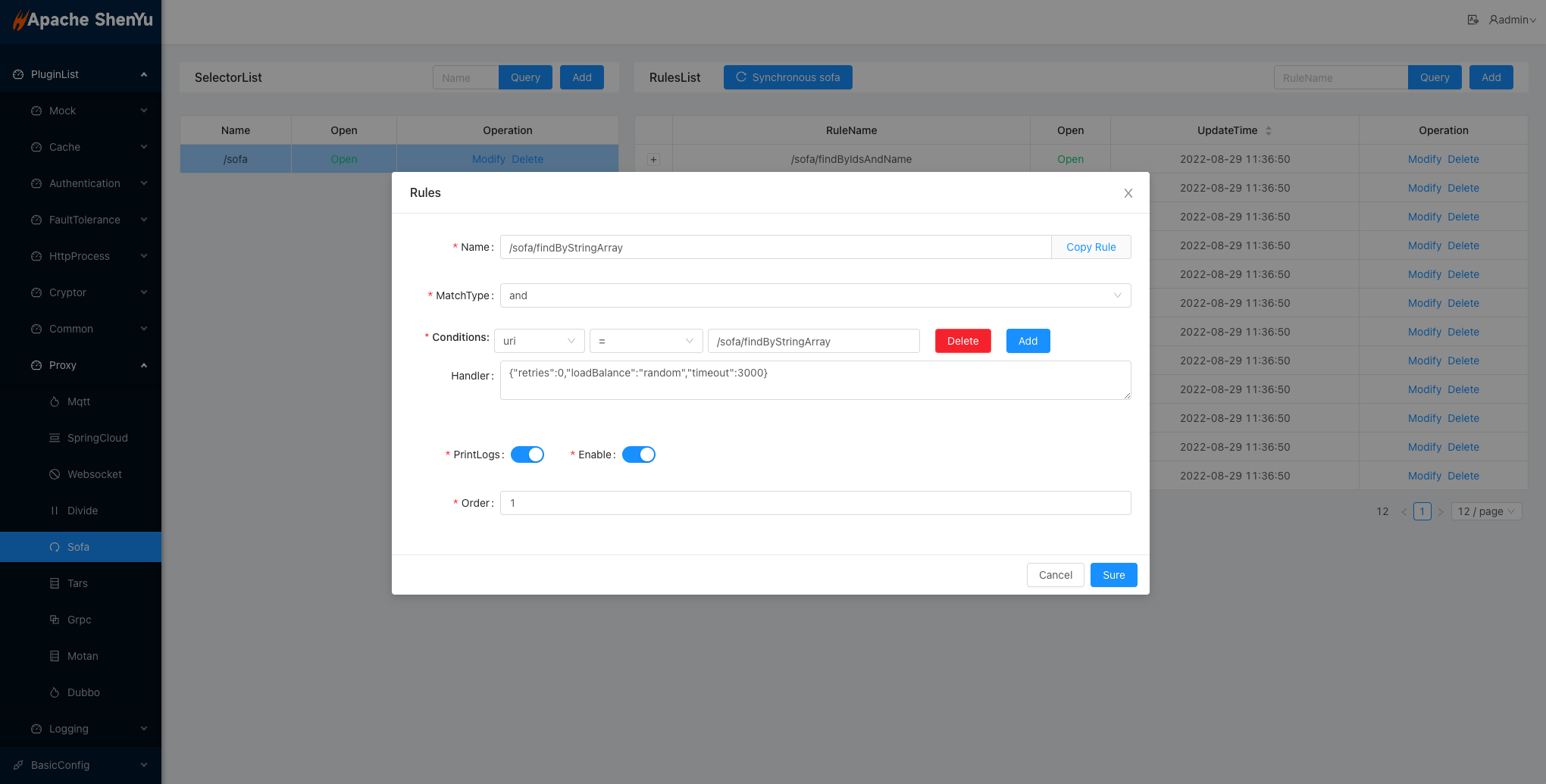

2.5.3 规则配置#

流量经过选择器匹配成功之后，会进入规则来进行最终的流量匹配。

image-20220827004945226

  • 通过@ShenyuSofaClient注解自动配置选择器。

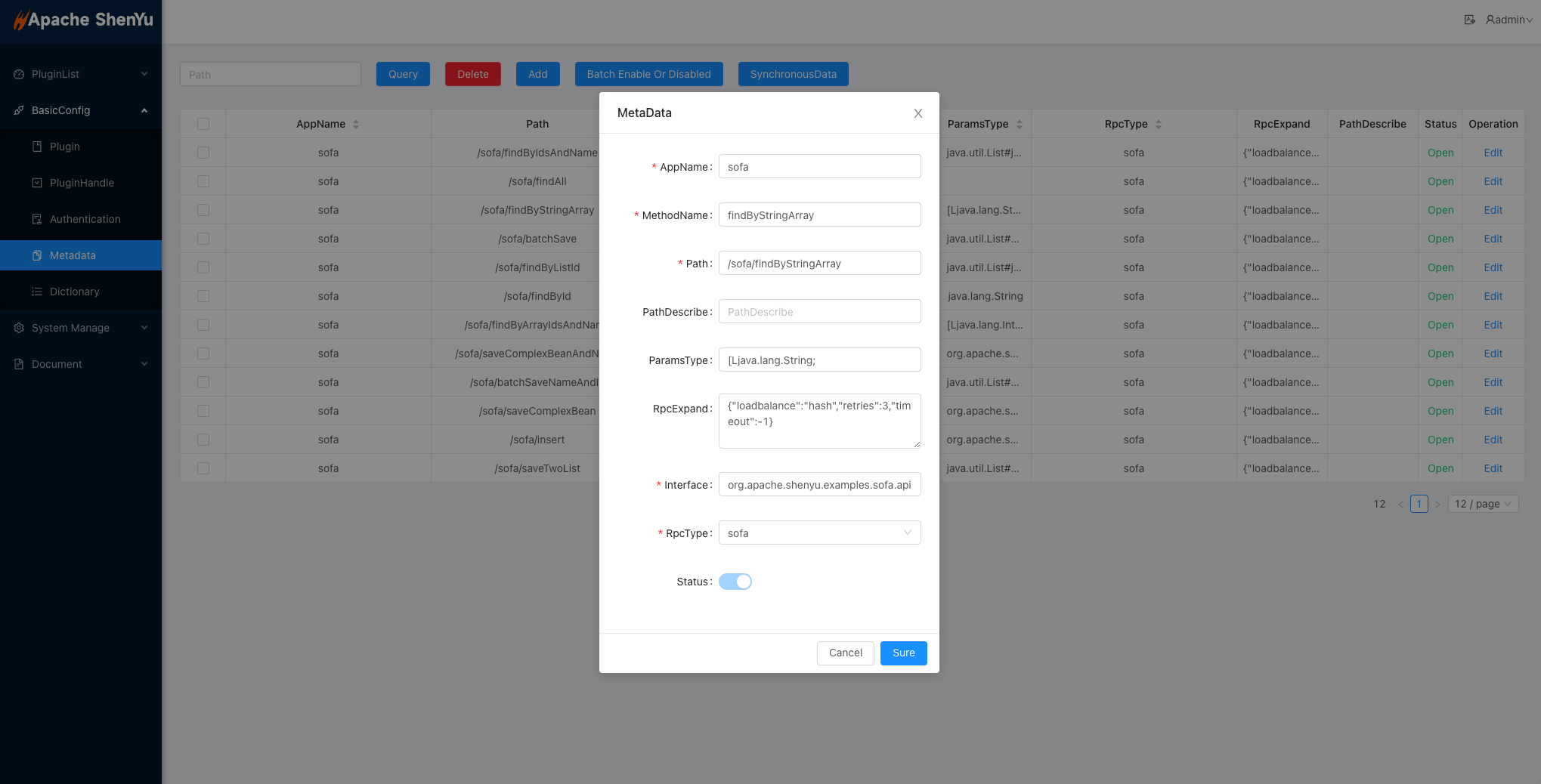

2.5.4 元数据配置#

当sofa 应用客户端接入到Apache ShenYu网关时，会自动注册，可以在 shenyu-admin后台管理系统的基础配置 --> 元数据管理中查看，每一个sofa接口方法，都会对应一条元数据。

image-20220827005042417

  • 应用名称：该条元数据所属的应用名称。

  • 方法名称：需要调用的方法名。

  • 路径：http请求路径。

  • 路径描述：对该路径的说明，方便查看。

  • 参数类型：按照接口的参数类型顺序。

  • Rpc扩展参数：接口的扩展参数配置，json格式。

    示例：{"loadbalance":"hash","retries":3,"timeout":-1}

    • loadbalance：负载均衡策略，当前支持 roundRobin、random 和 hash。
    • retries：调用客户端超时失败的重试次数。
    • timeout：调用客户端的超时时间。

  • 服务接口：sofa接口的全限定类名。

  • Rpc类型：下拉选择 sofa。

2.6 示例#

2.6.1 使用 ShenYu 访问 sofa 服务#

2.6.1.1 准备工作#

  • 启动 Zookeeper 服务注册发现中心
  • 启动 ShenYu Admin。
  • 启动 Shenyu Bootstrap。

2.6.1.2 插件配置#

  • 打开插件，在 shenyu-admin --> 基础配置 --> 插件管理-> sofa ，设置为开启，并且根据需要调整注册中心配置。
  • 根据实际情况调整 shenyu-examples-sofa 项目中 application.yml 配置并启动。

2.6.2.6 请求服务并且验证结果#

image-20220828012420068

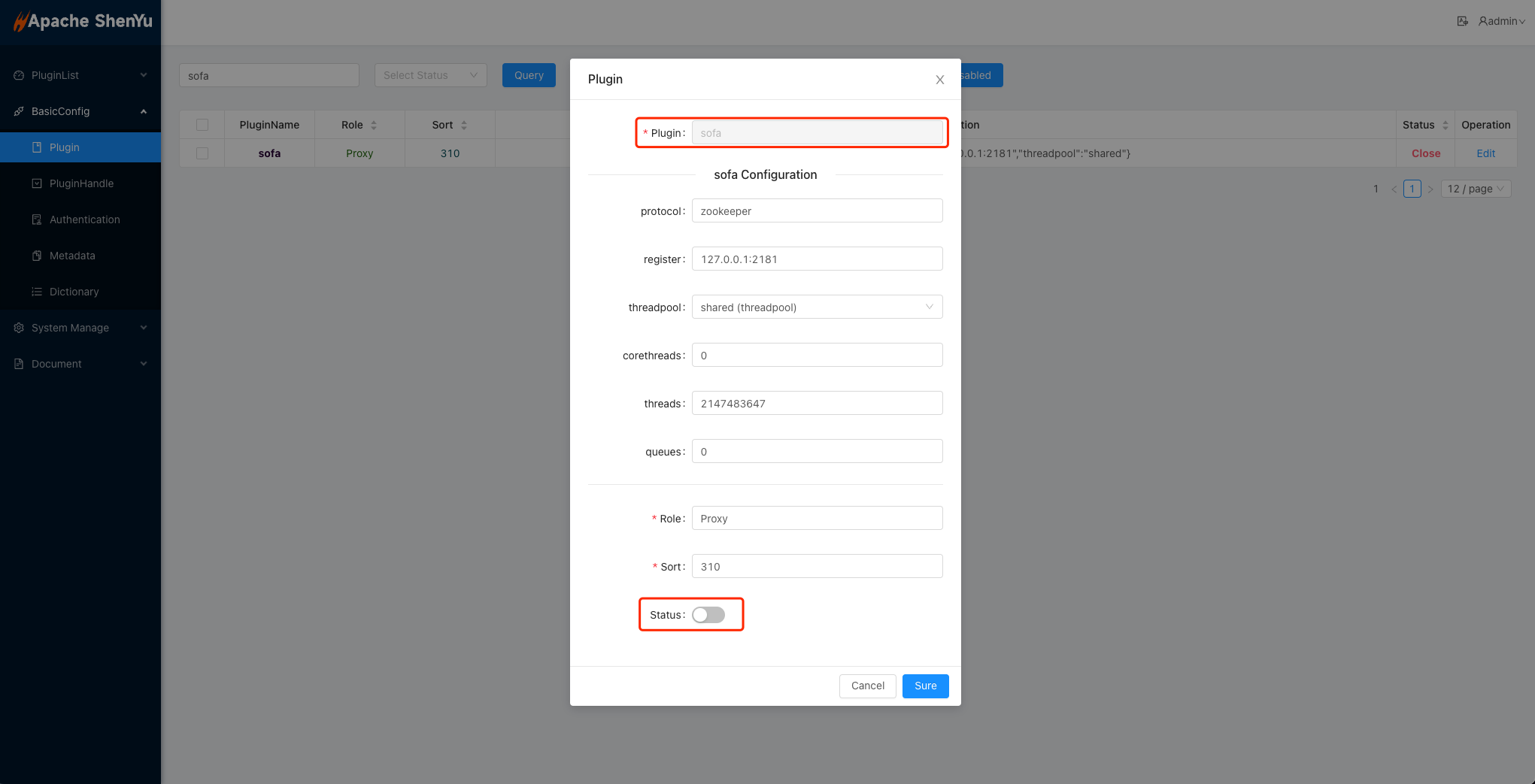

3. 如何禁用插件

  • 在 shenyu-admin --> 基础配置 --> 插件管理 --> 关闭 sofa 插件状态

image-20220827010106265
